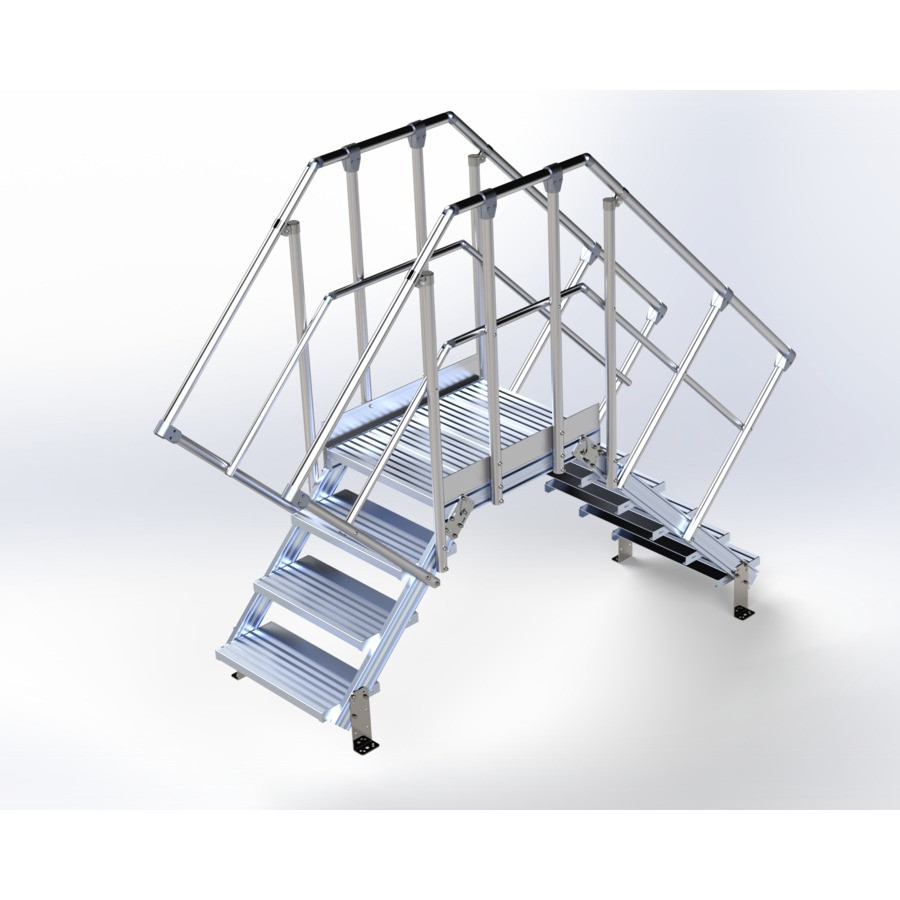

Pasarela de doble acceso 45° en Kit longitud 800 mm
Pasarela de doble acceso 45° en Kit longitud 800 mm

Pasarela de doble acceso 45° en Kit longitud 800 mm

Estándar: E85-014/E85-015

Pasarela para el paso elevado para paso de onstáculos, redes de tuberías... en cubiertas. Entregada en KIT para facilitar su manipulación en la obra. El modelo en 45° comparado con el modelo en 60° aporta una mayor comodidad.

Seleccione su referencia
+
-
Pasarela de doble acceso 45° en Kit longitud 800 mm

Ventajas y puntos fuertes

Montaje en solamente 1h30. Piezas de fijación en L ajustables en altura

Datos técnicos

Referencia characteristic.NOMBRE_DE_MARCHES_PLAN_A characteristic.NOMBRE_DE_MARCHES_PLAN_B characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B Peso Poids avec lest Cantidad Presupuesto
Ref. PFK450811
Code A0015029
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_1 peldaño plan B
1 1 314-284 314-284 22,00 KG 64,00 kg
+
-
Ref. PFK450812
Code A0015030
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_2 peldaños plan B
1 2 314-284 514-484 34,00 KG 76,00 kg
+
-
Ref. PFK450813
Code A0015031
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_3 peldaños plan B
1 3 314-284 714-684 37,00 KG 79,00 kg
+
-
Ref. PFK450814
Code A0015032
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_4 peldaños plan B
1 4 314-284 914-884 40,00 KG 82,00 kg
+
-
Ref. PFK450815
Code A0015033
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_5 peldaños plan B
1 5 314-284 1114-1084 45,00 KG 87,00 kg
+
-
Ref. PFK450816
Code A0015034
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_6 peldaños plan B
1 6 314-284 1314-1284 49,00 KG 91,00 kg
+
-
Ref. PFK450817
Code A0015035
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_7 peldaños plan B
1 7 314-284 1514-1484 52,00 KG 94,00 kg
+
-
Ref. PFK450822
Code A0015036
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_2 peldaños plan B
2 2 514-484 514-484 46,00 KG 88,00 kg
+
-
Ref. PFK450823
Code A0015037
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_3 peldaños plan B
2 3 514-484 714-684 49,00 KG 91,00 kg
+
-
Ref. PFK450824
Code A0015038
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_4 peldaños plan B
2 4 514-484 914-884 52,00 KG 94,00 kg
+
-
Ref. PFK450825
Code A0015039
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_5 peldaños plan B
2 5 514-484 1114-1084 57,00 KG 99,00 kg
+
-
Ref. PFK450826
Code A0015040
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_6 peldaños plan B
2 6 514-484 1314-1284 61,00 KG 103,00 kg
+
-
Ref. PFK450827
Code A0015041
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_7 peldaños plan B
2 7 514-484 1514-1484 64,00 KG 106,00 kg
+
-
Ref. PFK450833
Code A0015042
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_3 peldaños plan B
3 3 714-684 714-684 52,00 KG 94,00 kg
+
-
Ref. PFK450834
Code A0015043
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_ 4 peldaños plan B
3 4 714-684 914-884 55,00 KG 97,00 kg
+
-
Ref. PFK450835
Code A0015044
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_5 peldaños plan B
3 5 714-684 1114-1084 60,00 KG 102,00 kg
+
-
Ref. PFK450836
Code A0015045
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_6 peldaños plan B
3 6 714-684 1314-1284 64,00 KG 106,00 kg
+
-
Ref. PFK450837
Code A0015046
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_7 peldaños plan B
3 7 714-684 1514-1484 67,00 KG 109,00 kg
+
-
Ref. PFK450844
Code A0015047
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_4 peldaños plan B
4 4 914-884 914-884 58,00 KG 100,00 kg
+
-
Ref. PFK450845
Code A0015048
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_5 peldaños plan B
4 5 914-884 1114-1084 63,00 KG 105,00 kg
+
-
Ref. PFK450846
Code A0015049
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_6 peldaños plan B
4 6 914-884 1314-1284 67,00 KG 109,00 kg
+
-
Ref. PFK450847
Code A0015050
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_7 peldaños plan B
4 7 914-884 1514-1484 70,00 KG 112,00 kg
+
-
Ref. PFK450855
Code A0015051
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_5 peldaños plan B
5 5 1114-1084 1114-1084 68,00 KG 110,00 kg
+
-
Ref. PFK450856
Code A0015052
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_6 peldaños plan B
5 6 1114-1084 1314-1284 72,00 KG 114,00 kg
+
-
Ref. PFK450857
Code A0015053
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_7 peldaños plan B
5 7 1114-1084 1514-1484 75,00 KG 117,00 kg
+
-
Ref. PFK450866
Code A0015054
Pasarela de doble acceso kit 45° PF 800_ 6 peldaños plan A_6 peldaños plan B
6 6 1314-1284 1314-1284 76,00 KG 118,00 kg
+
-
Ref. PFK450867
Code A0015055
Pasarela de doble acceso kit 45° PF 800_ 6 peldaños plan A_7 peldaños plan B
6 7 1314-1284 1514-1484 79,00 KG 121,00 kg
+
-
Ref. PFK450877
Code A0015056
Pasarela de doble acceso kit 45° PF 800_ 7 peldaños plan A_7 peldaños plan B
7 7 1514-1484 1514-1484 82,00 KG 124,00 kg
+
-
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_1 peldaño plan B
Referencia : PFK450811
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 1
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 314-284
Peso 22,00 KG
Poids avec lest 64,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_2 peldaños plan B
Referencia : PFK450812
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 514-484
Peso 34,00 KG
Poids avec lest 76,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_3 peldaños plan B
Referencia : PFK450813
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Peso 37,00 KG
Poids avec lest 79,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_4 peldaños plan B
Referencia : PFK450814
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Peso 40,00 KG
Poids avec lest 82,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_5 peldaños plan B
Referencia : PFK450815
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Peso 45,00 KG
Poids avec lest 87,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_6 peldaños plan B
Referencia : PFK450816
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 49,00 KG
Poids avec lest 91,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800 _ 1 peldaño plan A_7 peldaños plan B
Referencia : PFK450817
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 52,00 KG
Poids avec lest 94,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_2 peldaños plan B
Referencia : PFK450822
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 514-484
Peso 46,00 KG
Poids avec lest 88,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_3 peldaños plan B
Referencia : PFK450823
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Peso 49,00 KG
Poids avec lest 91,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_4 peldaños plan B
Referencia : PFK450824
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Peso 52,00 KG
Poids avec lest 94,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_5 peldaños plan B
Referencia : PFK450825
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Peso 57,00 KG
Poids avec lest 99,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_6 peldaños plan B
Referencia : PFK450826
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 61,00 KG
Poids avec lest 103,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 2 peldaños plan A_7 peldaños plan B
Referencia : PFK450827
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 64,00 KG
Poids avec lest 106,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_3 peldaños plan B
Referencia : PFK450833
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Peso 52,00 KG
Poids avec lest 94,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_ 4 peldaños plan B
Referencia : PFK450834
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Peso 55,00 KG
Poids avec lest 97,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_5 peldaños plan B
Referencia : PFK450835
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Peso 60,00 KG
Poids avec lest 102,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_6 peldaños plan B
Referencia : PFK450836
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 64,00 KG
Poids avec lest 106,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 3 peldaños plan A_7 peldaños plan B
Referencia : PFK450837
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 67,00 KG
Poids avec lest 109,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_4 peldaños plan B
Referencia : PFK450844
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Peso 58,00 KG
Poids avec lest 100,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_5 peldaños plan B
Referencia : PFK450845
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Peso 63,00 KG
Poids avec lest 105,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_6 peldaños plan B
Referencia : PFK450846
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 67,00 KG
Poids avec lest 109,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 4 peldaños plan A_7 peldaños plan B
Referencia : PFK450847
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 70,00 KG
Poids avec lest 112,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_5 peldaños plan B
Referencia : PFK450855
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Peso 68,00 KG
Poids avec lest 110,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_6 peldaños plan B
Referencia : PFK450856
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 72,00 KG
Poids avec lest 114,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 5 peldaños plan A_7 peldaños plan B
Referencia : PFK450857
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 75,00 KG
Poids avec lest 117,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 6 peldaños plan A_6 peldaños plan B
Referencia : PFK450866
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1314-1284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Peso 76,00 KG
Poids avec lest 118,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 6 peldaños plan A_7 peldaños plan B
Referencia : PFK450867
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1314-1284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 79,00 KG
Poids avec lest 121,00 kg
Cantidad :
+
-
Añadir al presupuesto
Pasarela de doble acceso kit 45° PF 800_ 7 peldaños plan A_7 peldaños plan B
Referencia : PFK450877
characteristic.NOMBRE_DE_MARCHES_PLAN_A 7
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1514-1484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Peso 82,00 KG
Poids avec lest 124,00 kg
Cantidad :
+
-
Añadir al presupuesto

Uso

Pasarela para facilitar el paso elevado sobre acroteras, juntas de dilatación, paso de tuberías , etc...

Peldaños y pasarela antideslizante en aluminio estriado.

Pasarela antideslizante de aluminio acanalado.

Se entrega en 4 módulos a montar (planos de subida, pasarela, barandillas y pasamanos) con instrucciones de montaje.

Salida de nuestras instalaciones en 72h.

Montaje en la propria obra en sólo 1 hora y 30 minutos.

Descripción técnica

Altura del peldaño: 200 mm


Longitud de la plataforma: 800 mm


Longitud plataforma: 500 mm


Longitud bajo plataforma: 600 mm


Ancho de paso: 600 mm


Inclinación de los tramos de subida : 45°


Fachada: acanalada.


Fachada: aluminio estriado


Ángulos de fijación ajustables en altura


Opcionalmente fijación sobre contrapesos en resina para preservar la impermeabilización de la cubierta (en esta opción tener siempre en cuenta la fuerza y la dirección del viento dominante)

Documentación

NOTICE DE MONTAGE PASSEREL B2ED8D89.PDF
CERTFICADO DE CONFORM.PDF
PLANS - PFK LONGUEUR .PDF
FP PASSERELLE PFK 45 .PDF
Nuestra red
Nuestros productos
Nuestros productos
Descubre También
© 2024 ECHELLE Europeenne. todos los derechos reservados - CGV - Cookies - AVISO LEGAL
