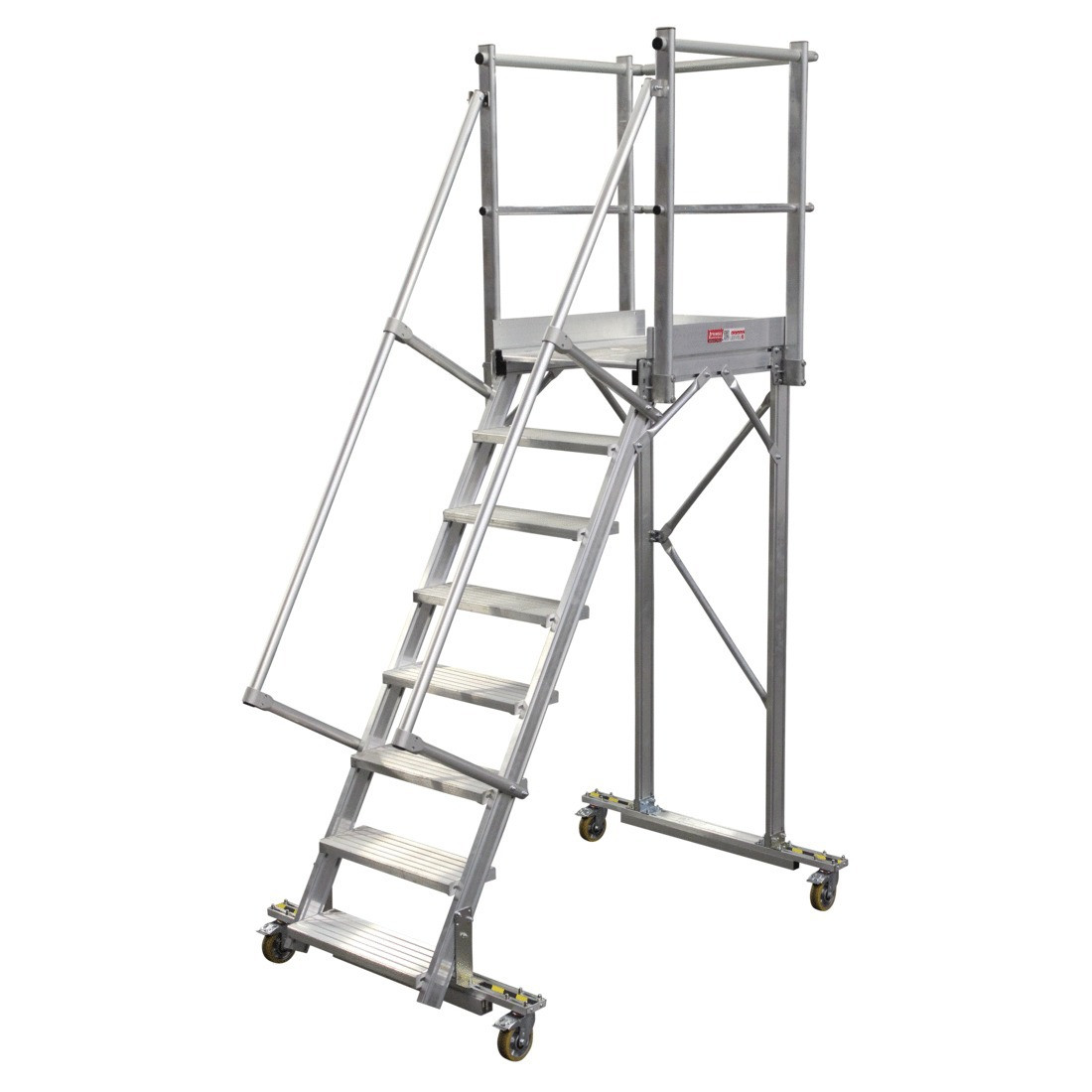

Pasarela móvil industrial simple RIS
Pasarela móvil industrial simple RIS

Pasarela móvil industrial simple RIS

Estándar: EN 131-7/EN 14122-2/EN 14122-3

Preconizda para el sector industrial, nuestars pasarelas móviles permiten acceder a las instalaciones y equipos de producción para efectuar trabajos en altura con total garantía de seguridad

Seleccione su referencia
+
-
Pasarela móvil industrial simple RIS

Datos técnicos

Referencia Número de peldaños Longitud Longueur de franchissement Écartement total Altura total Hauteur de franchissement Altura de la plataforma Peso Cantidad Presupuesto
Ref. RIS0803
Code A0012653
3 800 MM 744 mm 1264 mm 1,775 M 442 mm 750 MM 45 KG
+
-
Ref. RIS0804
Code A0012654
4 800 MM 744 mm 1408 mm 2,025 M 692 mm 1000 MM 48 KG
+
-
Ref. RIS0805
Code A0012655
5 800 MM 744 mm 1553 mm 2,275 M 942 mm 1250 MM 51 KG
+
-
Ref. RIS0806
Code A0012656
6 800 MM 744 mm 1676 mm 2,525 M 1192 mm 1500 MM 57 KG
+
-
Ref. RIS0807
Code A0012657
7 800 MM 744 mm 1822 mm 2,775 M 1442 mm 1750 MM 79 KG
+
-
Ref. RIS0808
Code A0012658
8 800 MM 744 mm 1964 mm 3,025 M 1692 mm 2000 MM 104 KG
+
-
Ref. RIS1403
Code A0012659
3 1400 MM 1344 mm 1864 mm 1,775 M 442 mm 750 MM 53 KG
+
-
Ref. RIS1404
Code A0012660
4 1400 MM 1344 mm 2008 mm 2,025 M 692 mm 1000 MM 56 KG
+
-
Ref. RIS1405
Code A0012661
5 1400 MM 1344 mm 2153 mm 2,275 M 942 mm 1250 MM 59 KG
+
-
Ref. RIS1406
Code A0012662
6 1400 MM 1344 mm 2276 mm 2,525 M 1192 mm 1500 MM 84 KG
+
-
Ref. RIS1407
Code A0012663
7 1400 MM 1344 mm 2422 mm 2,775 M 1442 mm 1750 MM 109 KG
+
-
Ref. RIS1408
Code A0012664
8 1400 MM 1344 mm 2564 mm 3,025 M 1692 mm 2000 MM 112 KG
+
-
Ref. RIS2003
Code A0012665
3 2000 MM 1944 mm 2464 mm 1,175 M 442 mm 750 MM 65 KG
+
-
Ref. RIS2004
Code A0012666
4 2000 MM 1944 mm 2608 mm 2,025 M 692 mm 1000 MM 67 KG
+
-
Ref. RIS2005
Code A0012667
5 2000 MM 1944 mm 2753 mm 2,275 M 942 mm 1250 MM 70 KG
+
-
Ref. RIS2006
Code A0012668
6 2000 MM 1944 mm 2876 mm 2,525 M 1192 mm 1500 MM 96 KG
+
-
Ref. RIS2007
Code A0012669
7 2000 MM 1944 mm 3022 mm 2,775 M 1442 mm 1750 MM 121 KG
+
-
Ref. RIS2008
Code A0012670
8 2000 MM 1944 mm 3164 mm 3,025 M 1692 mm 2000 MM 123 KG
+
-
Referencia : RIS0803
Número de peldaños 3
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1264 mm
Altura total 1,775 M
Hauteur de franchissement 442 mm
Altura de la plataforma 750 MM
Peso 45 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS0804
Número de peldaños 4
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1408 mm
Altura total 2,025 M
Hauteur de franchissement 692 mm
Altura de la plataforma 1000 MM
Peso 48 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS0805
Número de peldaños 5
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1553 mm
Altura total 2,275 M
Hauteur de franchissement 942 mm
Altura de la plataforma 1250 MM
Peso 51 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS0806
Número de peldaños 6
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1676 mm
Altura total 2,525 M
Hauteur de franchissement 1192 mm
Altura de la plataforma 1500 MM
Peso 57 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS0807
Número de peldaños 7
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1822 mm
Altura total 2,775 M
Hauteur de franchissement 1442 mm
Altura de la plataforma 1750 MM
Peso 79 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS0808
Número de peldaños 8
Longitud 800 MM
Longueur de franchissement 744 mm
Écartement total 1964 mm
Altura total 3,025 M
Hauteur de franchissement 1692 mm
Altura de la plataforma 2000 MM
Peso 104 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1403
Número de peldaños 3
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 1864 mm
Altura total 1,775 M
Hauteur de franchissement 442 mm
Altura de la plataforma 750 MM
Peso 53 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1404
Número de peldaños 4
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 2008 mm
Altura total 2,025 M
Hauteur de franchissement 692 mm
Altura de la plataforma 1000 MM
Peso 56 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1405
Número de peldaños 5
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 2153 mm
Altura total 2,275 M
Hauteur de franchissement 942 mm
Altura de la plataforma 1250 MM
Peso 59 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1406
Número de peldaños 6
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 2276 mm
Altura total 2,525 M
Hauteur de franchissement 1192 mm
Altura de la plataforma 1500 MM
Peso 84 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1407
Número de peldaños 7
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 2422 mm
Altura total 2,775 M
Hauteur de franchissement 1442 mm
Altura de la plataforma 1750 MM
Peso 109 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS1408
Número de peldaños 8
Longitud 1400 MM
Longueur de franchissement 1344 mm
Écartement total 2564 mm
Altura total 3,025 M
Hauteur de franchissement 1692 mm
Altura de la plataforma 2000 MM
Peso 112 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2003
Número de peldaños 3
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 2464 mm
Altura total 1,175 M
Hauteur de franchissement 442 mm
Altura de la plataforma 750 MM
Peso 65 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2004
Número de peldaños 4
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 2608 mm
Altura total 2,025 M
Hauteur de franchissement 692 mm
Altura de la plataforma 1000 MM
Peso 67 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2005
Número de peldaños 5
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 2753 mm
Altura total 2,275 M
Hauteur de franchissement 942 mm
Altura de la plataforma 1250 MM
Peso 70 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2006
Número de peldaños 6
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 2876 mm
Altura total 2,525 M
Hauteur de franchissement 1192 mm
Altura de la plataforma 1500 MM
Peso 96 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2007
Número de peldaños 7
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 3022 mm
Altura total 2,775 M
Hauteur de franchissement 1442 mm
Altura de la plataforma 1750 MM
Peso 121 KG
Cantidad :
+
-
Añadir al presupuesto
Referencia : RIS2008
Número de peldaños 8
Longitud 2000 MM
Longueur de franchissement 1944 mm
Écartement total 3164 mm
Altura total 3,025 M
Hauteur de franchissement 1692 mm
Altura de la plataforma 2000 MM
Peso 123 KG
Cantidad :
+
-
Añadir al presupuesto

Uso

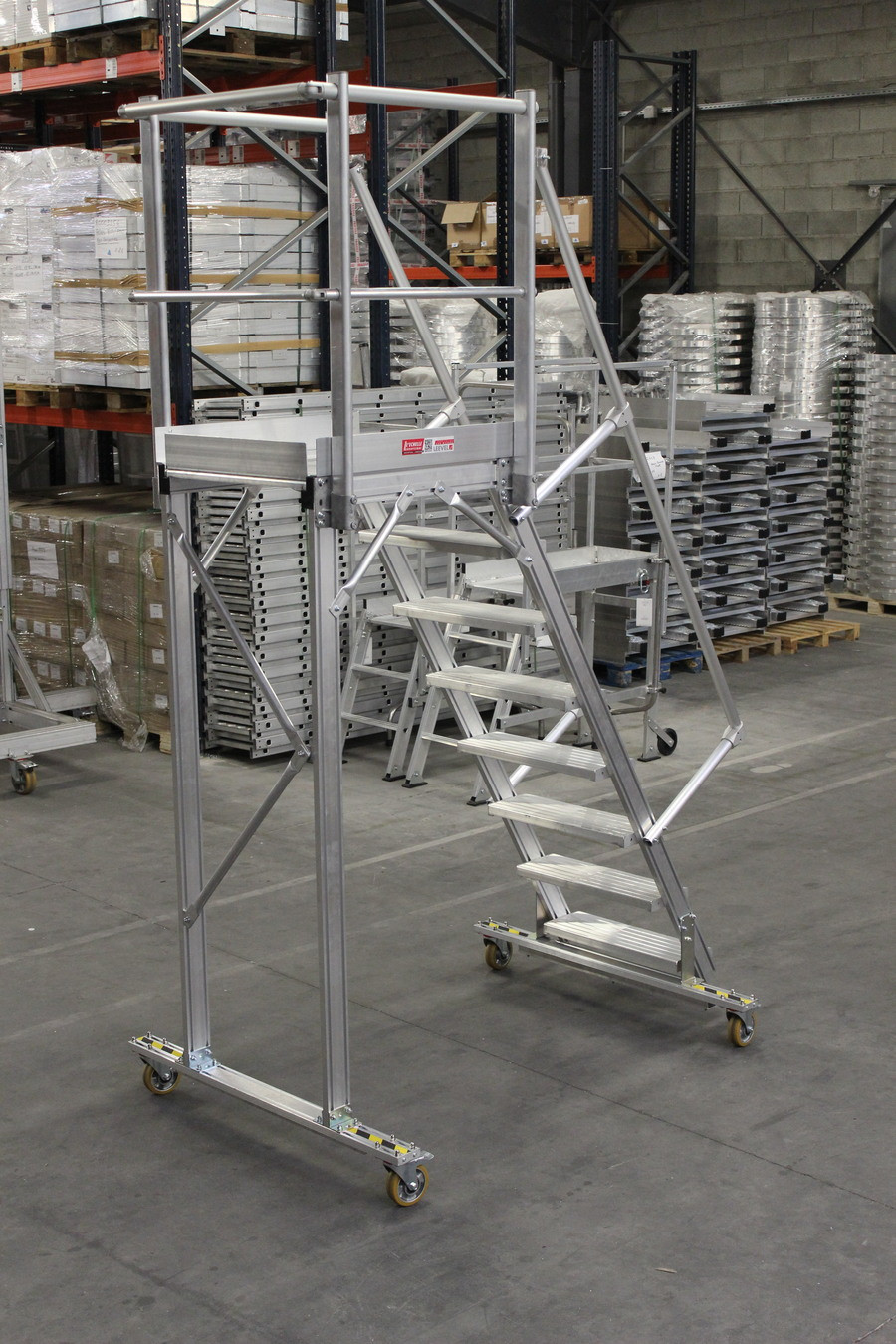

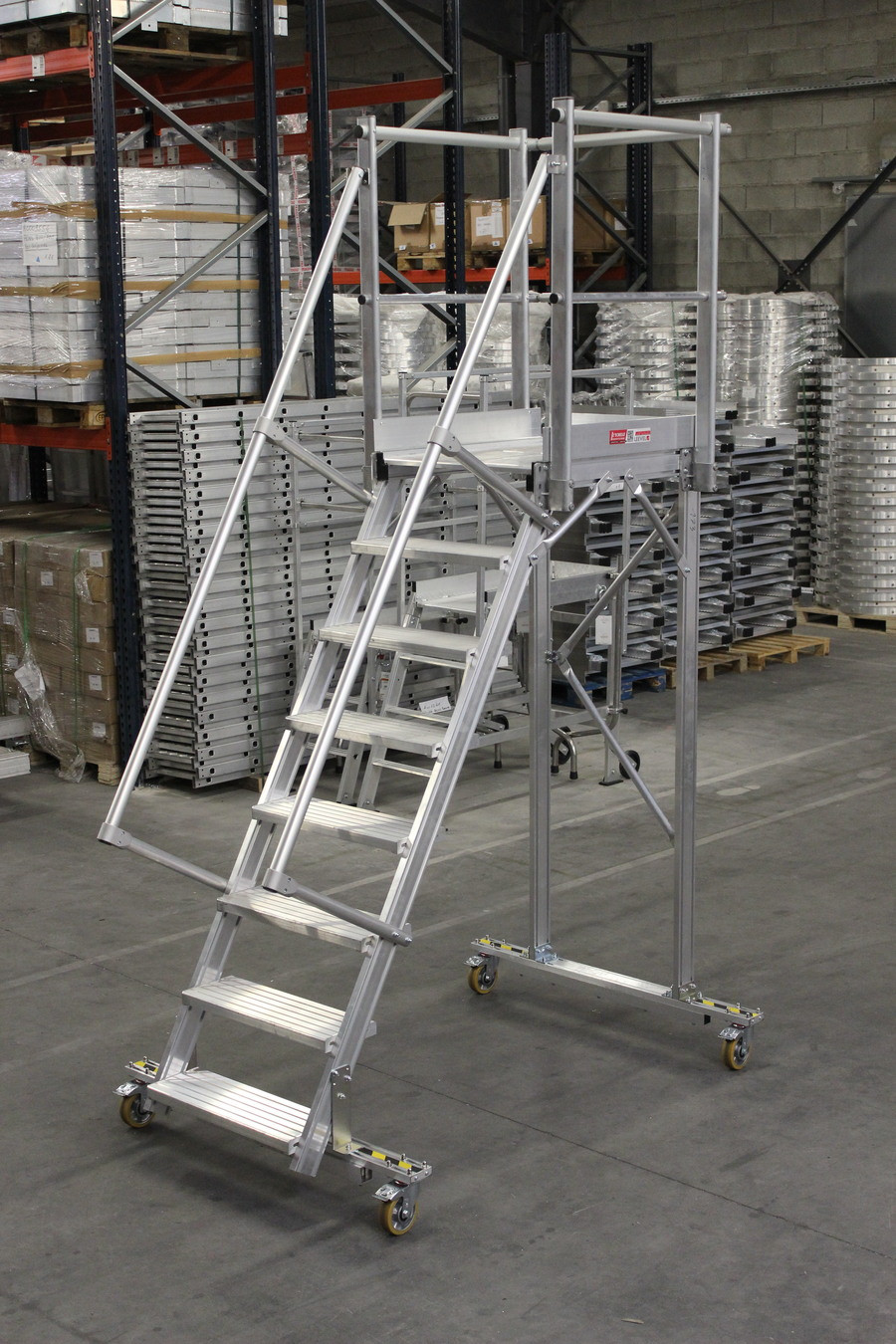

Disponible en 3 dimensiones de pasarela. Diseñada sin barra de refuerzo entre montantes, las plataformas pasan por debajo de cualquier obstaculo.

Posee una traviesa de unión entre el tramo de acceso y el tramo se soporte.La contrucción por sistema de mecano-atornillado permite reemplazar de manera simple y económia los componentes.

Pasarela dotada de estabilizadores móviles lestados permitiendo una colocación y desplazamiento fácil.Posibilidad de personalizar la pasarela con una puerta de retorno automático o una tableta porta-herramientas.

Conforme a las mormas EN 14122-2, EN 14122-3 y EN131-7 (vuelco lateral y frontal).

Descripción técnica

Un solo tramo de subida

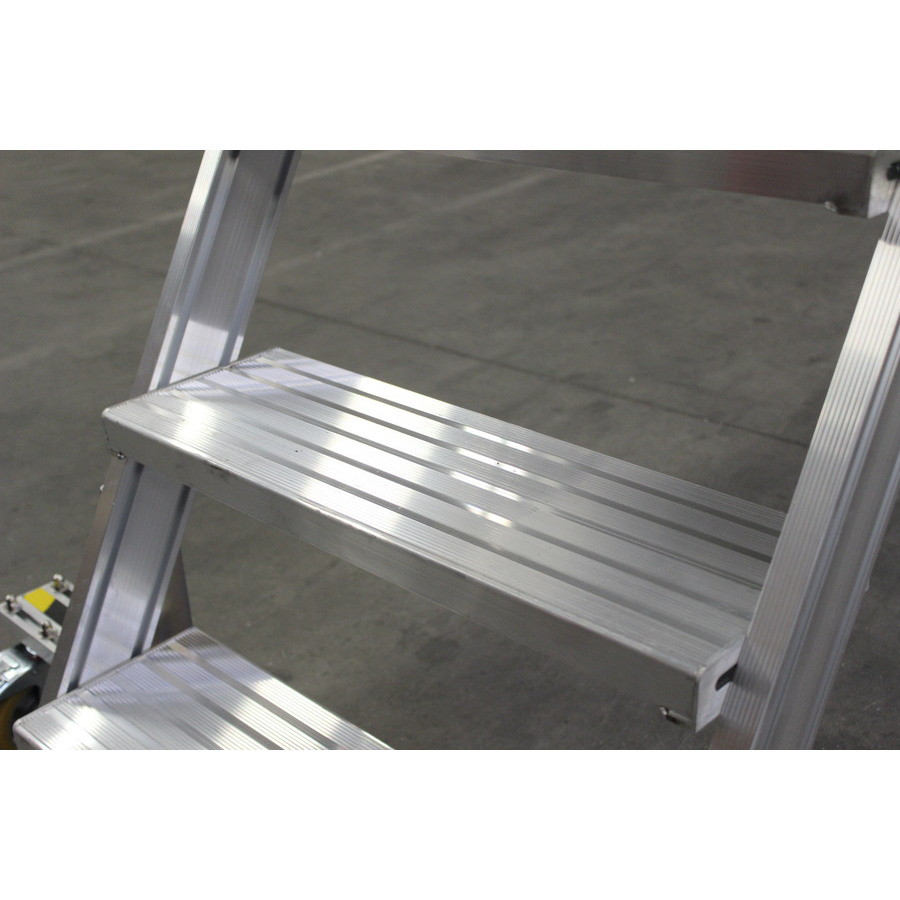

Plataforma y peldaños en aluminio estriado


Profundidad del peldaño : 200 mm


Longitudes de plataforma disponibles : 800, 1400, 2000 mm


Ancho de la plataforma : 600 mm


Longitud barra estabilizadora : 1200 mm


Inclinación : 60 °

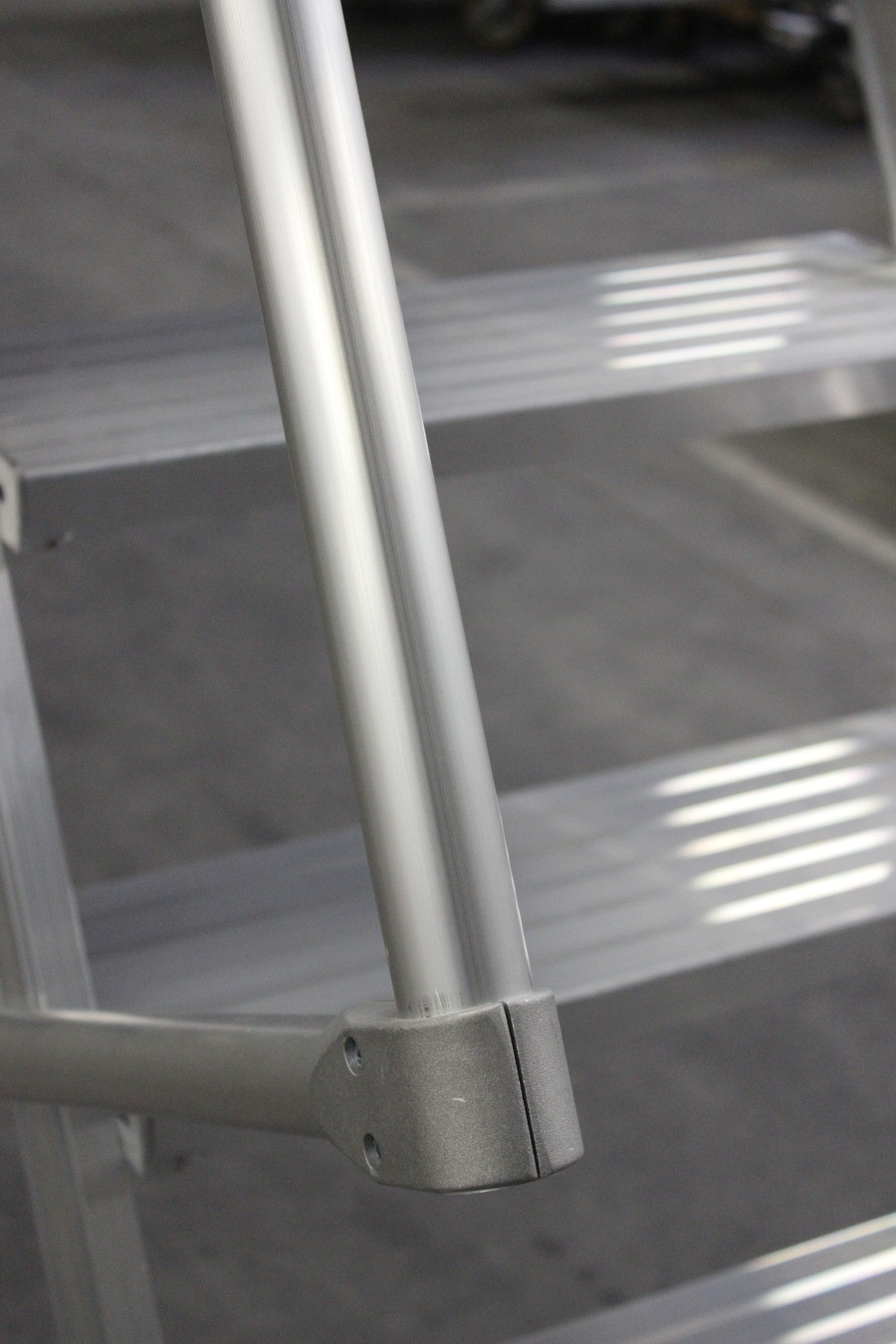

Barandillas y guarda-cuerpos de seguridad en aluminio anodizado

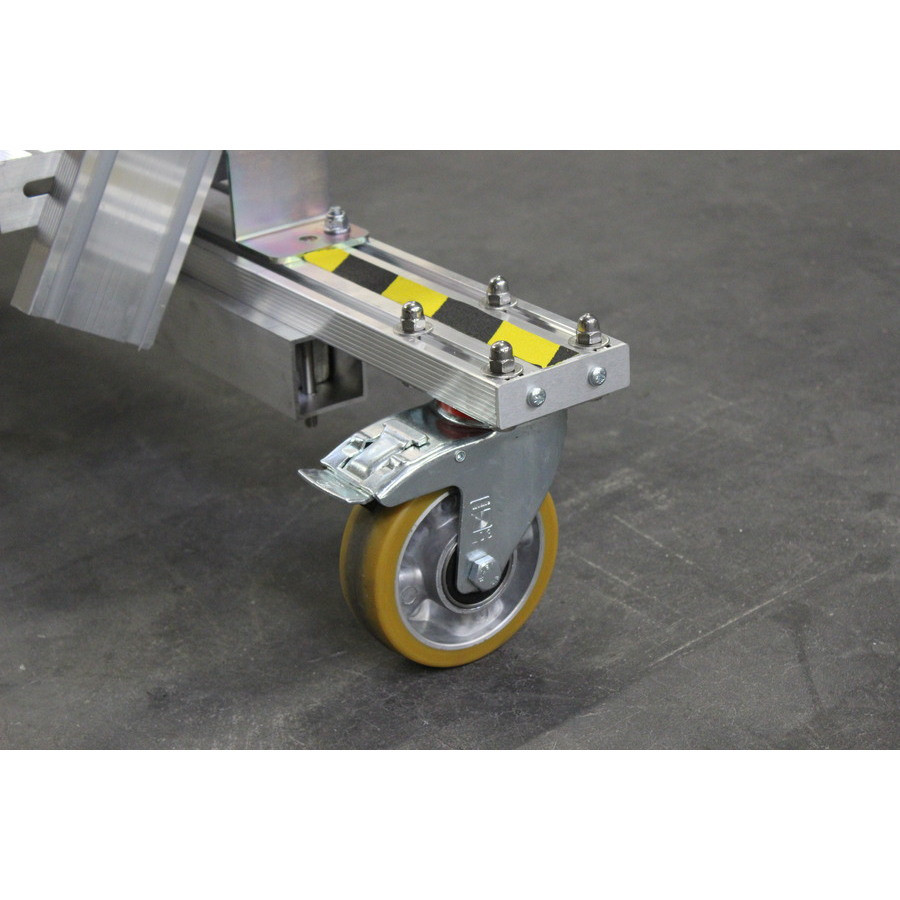

Ruedas con núcleo de aluminio y banda de rodadura de poliuretano que no deja marcas, Ø 125 mm


Carga máxima de utilización de la plataforma 200 kg / m²


Carga de explotación por peldaño 150 kg


Máximo de 1 a 3 personas dependiendo de las dimensiones de la plataforma


Suministrado en kit


Tiempo de montaje : 45 minutos
